云計算和4G時代的基礎硬件架構云計算和4G時代的來臨，很多基礎設施需要完善和加強，包括計算機/服務器、接入網/數據中心、衛星通信、數字電視/機頂盒、移動終端、移動基站、廣域網等。其中牽涉到眾多的數字和光接口電路，在研發和生產階段要對他們進行驗證和測試。總的來講我們可以把這些需要被測試的對象分為三大類，高性能計算和存儲（服務器、數據中心）、高速互連（路由器、交換機、100G/400G傳輸）、4G移動通信（基站和手機）。

高性能計算和存儲技術中高速數字接口有PCI-E（2.5G～8Gbps）、DDR1/2/3/4、SATA/SAS(1.5G~12Gbps)、USB(12M~10Gbps)，其驗證和測試包括仿真、發射端、接收端、傳輸介質、協議層等。ADS仿真軟件提供PCI-E3.0和DDR1/2/3/4統計仿真工具、芯片最初階段的設計指南、治具的互連評估（嵌入、去嵌入），發射端使用示波器進行一致性測試，接收端使用誤碼儀實現PCI-E，SATA/SAS,USB一致性測試，而在協議層，是德科技提供PCI-E,SATA/SAS 協議訓練器和分析儀。采樣示波器則可用于時鐘和鎖相環的測試。更重要的是這些仿真和測試并不是孤立的，而是仿真有測試，測試中有仿真。在ADS仿真軟件中可直接調用N8900A實時示波器離線分析軟件、采樣示波器離線分析軟件、DDR4離線分析軟件等，也就是在仿真階段就可對仿真數據進行一致性測試，而實時示波器和采樣示波器都內置了嵌入和去嵌入這樣的仿真技術，有了這樣的研發平臺，您不用擔心不同研發階段是否存在一貫性和一致性的問題。

高速互連在40G/100G通信中有三種實現途徑，4光纖/1波長，On-off強度調制；1光纖/4波長，On-0f強度調制；1光纖/192波長，在每個TU-T通道使用更加有效的調制；每種實現途徑都有對應的測試方案，下表是106/40G/1006的標準及對應的實時示波器何采樣示波器方案。

為實現多條Lane同時測試，是德科技專門推出了高密度86100D采樣示波器方案，一個機箱可插入4個模塊，每個模塊支持多達4個通道，使用N1045A可同時測試16路電信號，使用N1055ATDR模塊，則可同時測量16路信號的阻抗等特征。J-BERT M8020A則是100G接收容限測試的常用方案。

N4392A和N4391A光調制分析儀在用于100G通信時，可直接對其中OPSK,QAM,OFDM信號進行解調分析，而對于400G，很多研發單位使用兩臺乙系列或Q系列，搭成4通道63GHz示波器系統來完成測試。

無論是乙系列實時示波器還是DCA86100采樣示波器，都可對復雜的信號如PAM-N進行測試，而M8195A65GSa/s任意波形發生器在生成PAM-N信號方面更是以靈活性見長。

4G移動通信技術發展主要體現在智能終端和基站方面。智能終端的測試方案可參見上一頁，基站部分包含大量的高速數字接口，下面是關鍵技術及測試方案。

-   射頻拉遠的CPRI接口總線，8163B或81495A光電轉換器配合DSAX92504A及其中的分析軟件，可快速完成其傳輸時延和抖動等量測。而對于光接口的信號質量測試，則可使用86105C或86105D光示波器模塊。

-   SFP+/QSFP+/10G-KR/40G-KR接口，測試治具來自WiderTechnologies,實時示波器90000X上面配置了N6468A,N8814A，N8815A等一致性測試軟件，示波器僅有4個通道，在存在超過4個Lane的情況下要完成自動化測試，需借助于U3020AS26開關矩陣，示波器中的軟件可自動去除開關路徑帶來的信號損耗。接收機的容限測試則是使用誤碼儀。

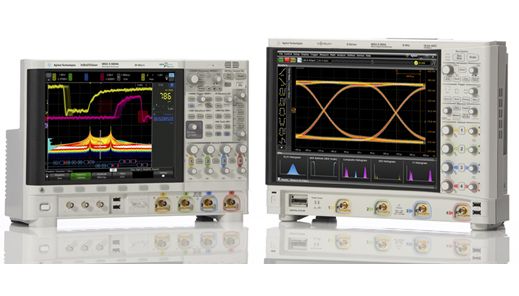

對于實時示波器眼圖模板測試，Infinium系列示波器不僅可以給出Pass/Fail信息，而且能夠告訴工程師具體Fail的波形在什么地方，可同時比較和測試共16段波形。對于深入分析信號質量根本原因，很有幫助。其分析軟件不僅支持在示波器上運行，而且可以單獨在PC上，

或和仿真軟件一起運行。

電源完整性測試云計算和4G，5G通信設備中有大量的嵌入式電路設計，不同的芯片工作電壓不同（如：+-5V,+1.5V,+1.8V,+1.2V等），電源允許的波動范圍不同，因此，對工程師而言，電源設計和電源完整性測試是很重要的工作，是德科技在這方面積累了大量的技術

和測試方案，包括電源完整性仿真、電源完整性時城測試、電源完教性頻域測試，后面兩部分可參見前面的“微小信號和電源測試“部分。
