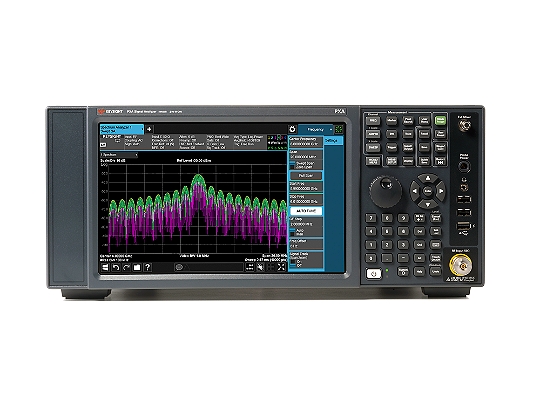

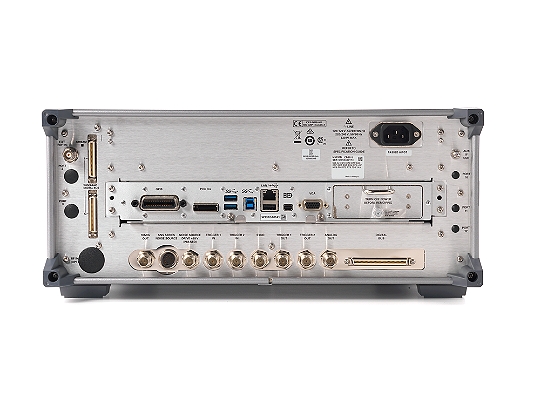

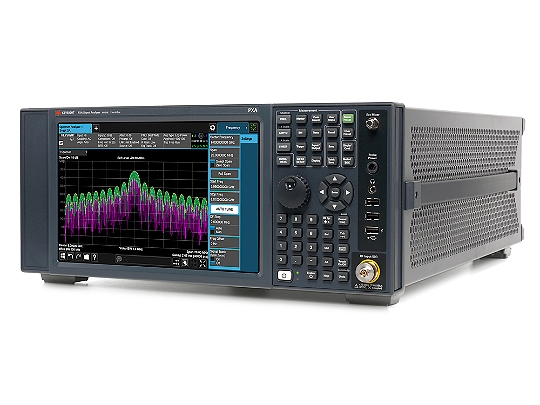

Keysight N9030B信號分析儀
型號： N9030B PXA
N9030B PXA 信號分析儀能夠分析高達510 MHz 分析帶寬、超過70dB SFDR 的最新信號，并發現此前由本底噪聲擴展（NFE）所隱藏的信號。通過添加是德科技獲得專利的基于DDS 的LO,看到器件的真實行為，獲
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
N9030B PXA 信號分析儀能夠分析高達510 MHz 分析帶寬、超過70dB SFDR 的最新信號，并發現此前由本底噪聲擴展（NFE）所隱藏的信號。通過添加是德科技獲得專利的基于DDS 的LO,看到器件的真實行為，獲得業內領先的相位噪聲性能。
Keysight N9030B PXA 信號分析儀 主要特性和功能
搭配從優秀到卓越的測量選件，可以加速要求苛刻的應用領域中的創新。
通過是德科技智能混頻器可將頻率擴展到 110 GHz
使用實時頻譜分析功能捕獲瞬態信號或間歇信號
X 系列應用軟件可以簡化特定應用的測試
89600 VSA 軟件可實現更深層次的故障診斷
Keysight N9030B PXA 信號分析儀 技術指標
| 頻率 | 3 Hz 至 50 GHz |
| 頻率選件 | 3.6、8.4、13.6、26.5、43、44、50 GHz，使用混頻器可達 1.1 THz |
| 最大分析帶寬 | 510 MHz |
| 帶寬選件 | 25 standard, 40, 85, 125, 160, 255, 510 MHz |
| 最大實時帶寬 | 510 MHz |
| 實時帶寬選件 | 85, 160, 255, 510 MHz |
| 1 GHz 時的 DANL | -174 dBm |
| 1 GHz 時，10 kHz 頻偏處的相位噪聲 | -136 dBc/Hz |
| 1 GHz 時，30 kHz 頻偏處的相位噪聲 | -136 dBc/Hz |
| 1 GHz 時，1 MHz 頻偏處的相位噪聲 | -146 dBc/Hz |
| 總體幅度精度 | ±0.19 dB |
| 三階截獲（TOI），1 GHz 時 | +22 dBm |
| 1 GHz 時的最大三階動態范圍 | 118 dB |
| 應用——通用 |
|
| 應用——蜂窩 |
|
| 應用——無線連通性 |
|
| 應用——數字視頻 | 無 |
| 性能水平 | ◆◆◆◆◆◇ |
| 標準衰減器衰減范圍 | 70 dB |
| 標準衰減器步進 | 2 dB |
| 100% 截獲概率的最短信號持續時間 | 3.57 μs |
| 信掩比 > 60 dB 時的可檢測信號持續時間 | 3.33 ns |
| 無雜散動態范圍 | 75 dBc |
| 多域帶寬 | 255 MHz |
| 顯示視圖 |
|
| 觸發 |
|
| 使用頻率模板觸發的應用軟件 |
|
| 2 GHz 時的 DANL，不配備前置放大器 | -155 dBm/Hz |
| 10 GHz 時的 DANL，不配備前置放大器 | -157 dBm/Hz |
| 可用應用 | 是 |
| 臺式 | 是 |
| Real-Time Data Streaming | 是 |
