產品概述

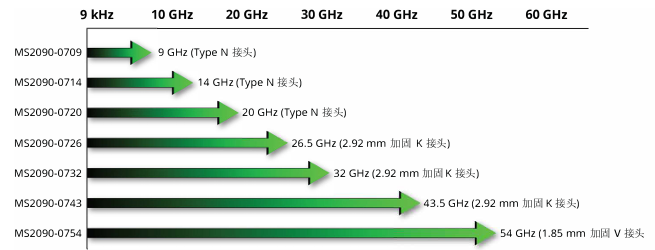

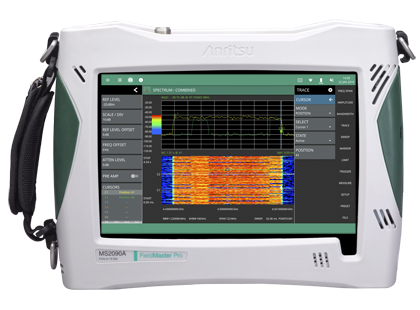

安立Field Master Pro MS2090A高性能手持頻譜分析儀是60多年來微波測試和測量設備開發的成果，它采 用了以前只用于臺式儀器的最新技術來提供性能和精度。Field Master Pro MS2090A具有9 kHz至 9/14/20/26.5/32/43.5/54 GHz的連續頻率覆蓋范圍，它為下一代測試設備提供了一條新路，旨在滿足5G網 絡中使用的技術（毫米波頻率、有源天線系統、波束賦形和動態物理層屬性）的獨特需求，同時保持支持滿 足當今無線行業（無線服務提供商、廣播、監管機構、航空航天/國防、衛星系統、雷達）的各種需求。

隨著射頻技術在我們?nèi)粘Ｉ钪械母畹俟蹋漕l頻譜在所有頻率下都變得越來越擁擠。除了用于移動應用的低于6GHz 蜂窩系統的頻譜需求外，5G無線電目前正部署在28 GHz和39 GH。電子技術在汽車工業中的應用正在迅速增長，現在自動駕駛傳感器在當今的汽車中越來越普及。由于我們都在繼續消耗更多的數據，甚至在遠程位置也期望更快的訪問，點對點無線鏈路的頻率越來越高，帶寬也越來越大，以支持這些需求。為了避免干擾和保證性能，查看射頻頻譜和測量所有這些系統的傳輸能力至關重要。Field Master Pro MS2090A高性能頻諧分析儀的開發旨在為現場服務工程師和技術人員提供所需的無與倫比的性能和功能，以滿足這些復雜系統不斷增長的需求，所有這些都是在該款手持電池供電儀器中完成的。




無與倫比的射頻性能

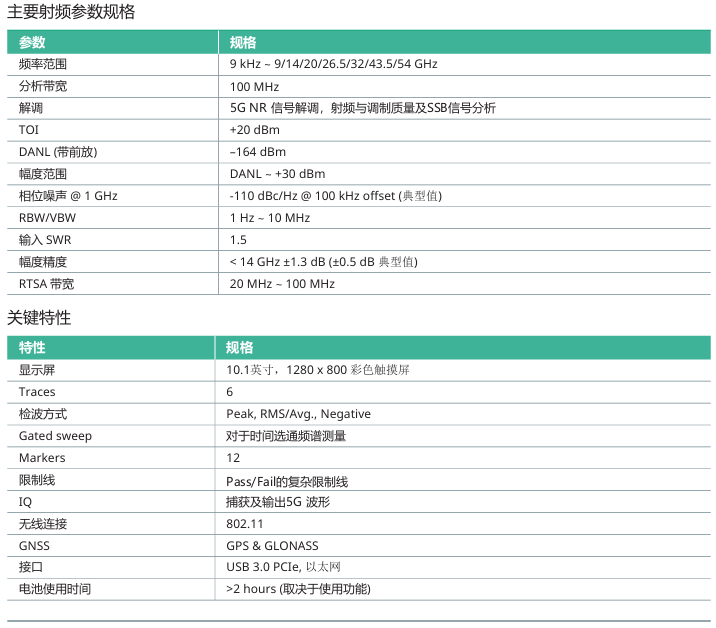

Field Master Pro MS2090A在手持觸摸屏頻譜分析儀中提供最高級別的射頻性能。當顯示平均噪聲電平 DANL為-164 dBm，三階交調TOI典型值為+20 dBm時，諸如頻譜清除、無線電對準、諧波和失真等測量甚 至比以前更準確。對于數字系統上的調制測量，100MHz調制帶寬加上最佳相位噪聲性能，最大限度地提高了 測量精度，而在測試發射機功率和雜散發射時，提供典型值為0.5dB的振幅精度。

功能豐富增強可用性
所有Field Master Pro MS2090A型號都提供了一系列全面的功能，以加速和簡化測量。

·除了全跨度掃頻調諧頻譜分析儀和振幅，所有版本都包括一個瀑布圖(spectrogram)顯示。瀑布圖是一種觀察信號的頻率內容如何隨時間變化的視圖。它在監測射頻頻譜中的間歇性或干擾信號時特別有用。

·集成信道功率和占用帶寬(OBW)測量簡化了常見無線傳輸?shù)姆治龊吞匦悦枋觥１O(jiān)管機構通常根據這些測量值規定發射機的限值。

·內置鄰道功率(ACPR)測量簡化了帶外發射的測量，這是加速一致性測試所必需的。·內置RTSA實時信號分析儀提供了最終的信號分析和干擾捕獲工具。從20MHZ(標準)到100Mz(可選)的RTSA范圍提供了對整個ISM頻段信號分析進行蜂窩干擾監測的能力。

·IQ數據捕獲允許使用標準數據分析工具捕獲和保存5GI〇數據，以便在PC上進行離線處理。在產品現場測試的早期階段，這可以保存和分析真實信號，提供對產品性能的真實洞察。

堅固耐用的設計供現場使用

憑借多年的現場儀器設計經驗，安立公司知道測試設備需要多耐用和堅固。從極冷的南極地區的基站到沙漠山頂?shù)男l(wèi)星地球站，測試儀器需要準備好，無論情況如何。堅固的橡膠模具外殼已經硬化以處理現場技術人員在現場時發生的敲擊和打擊。所有接頭都有保護或突出的儀表嵌框，以防損壞。大尺寸的10.1英寸彩色觸摸屏是鋼化顯示屏，其設計超過了沖擊保護的IK08等級和標準，保護其免受5焦耳的沖擊(相當于從撞擊表面上方3米處跌落的1.7 kg質量的沖擊)。把手位于側面，必要時安裝大的D形環以連接提供的肩帶。

應用

干擾搜索和頻譜清除
隨著蜂窩和廣播運營商擴展其網絡，射頻頻譜分配的價值迅速增長。隨著舊技術（如廣播電視或私人移動無線電）從 Sub-6 GHz的頻段中移出，新技術取代它們，頻譜使用也在發生變化。許多國家監管機構已經拍賣并重新分配了頻譜與 頻段，以避免獨占訪問。為了有效地部署新的網絡，頻譜所有者必須清除頻譜，并驗證所有遺留用戶已停止所有傳輸 。Field Master Pro MS2090以其快速掃描速度、低失真前端和瀑布圖顯示滿足頻譜清除的要求。

所有的信號都是使用全向天線在一個特定頻段捕獲的。內置前置放大器可優化Field Master Pro MS2090A的靈敏度， 從而能夠捕獲低電平信號。為了隔離和定位非法或間歇性干擾，F(xiàn)ield Master Pro MS2090A頻譜分析儀具有一系列功 能。
·最多6個Trace可以單獨配置為顯示最大或最小保持
·瀑布圖顯示有助于對頻譜進行長期監測，以便捕捉和存儲間歇信號。
·RTSA中的功率譜密度模式能夠識別與所需信號頻率相同但功率較低的干擾信號。

廣播發射機分析
射頻發射機需要在安裝時進行測試，然后定期進行測試，以確認其符合監管要求。Field Master Pro MS2090A頻譜分 析儀非常適合于各種發射機測量。對于發射機需要進行諧波和雜散測試，以確保不會干擾射頻頻譜的其他用戶。這些 測試可以通過使用附件天線將電纜直接連接到測試端口或空中（OTA）來執行。

用于占用帶寬、信道功率和相鄰信道 功率的內置測量流程加快并簡化了額 外的監管測量。Field Master Pro MS2090A 還具有出色的TOI性能和無 失真動態范圍，確保到54 GHz的精確 的諧波和雜散測量（取決于選項）。

微波無線鏈路 微波無線鏈路已成為蜂窩網絡和數據網絡的核心組成部分。安裝人員需要將無 線信號在幾十米到幾公里的距離上進行對準。Field Master Pro MS2090A頻 譜分析儀的頻率選項為54 GHz，對碟形排列具有特殊的靈敏度。使用波導喇 叭天線，可以在安裝和維護測試期間驗證功率和調制帶寬。

衛星系統監測
聯合國外層空間辦公室估計，有近2000顆活動衛星環繞地球運行。每一個都 通過專用的地球站與地面通信。衛星通信的常見頻率為2至4 GHz頻段和4至8 GHz頻段。現在，新的頻段在12至18GHz、26至40GHz，甚至36至50GHz范 圍內開放。隨著衛星數量的增加，所有通信之間的干擾機會增加。Field Master Pro MS2090A是監測下行信號以尋找干擾和噪聲的理想選擇。

5G NR 基站測量
5G NR網絡的快速引入需要一款儀器來現場環 境中快速驗證gNB基站的性能。在3.5GHz頻 段和28GHz、39GHz毫米波頻段，采用有源天 線系統意味著需要考慮新的測試方法。有些無 線可能集成了測試監測端口，但許多運營商將 對gNB發射機進行OTA空口測量。

Field Master Pro MS2090A 高性能頻譜分析儀完全按照3GPP TS 38.104 V15進行基本測量。支持的測量包括：

·頻率誤差

·時間偏置

·小區/扇區 ID

·調制質量(EVM)

·占用帶寬

·鄰信道泄漏比

·到12.75 GHz的發射機雜散

·EIRP
