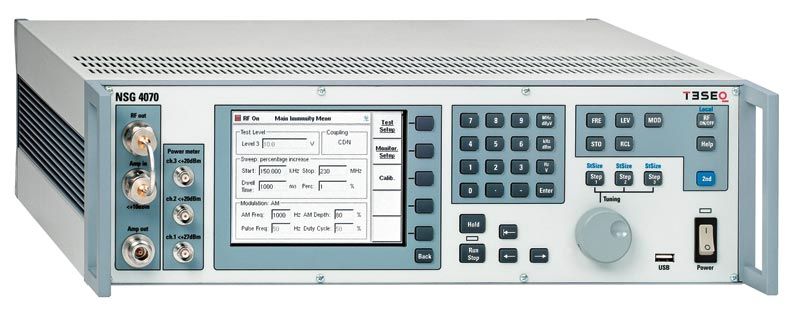

NSG 4070

NSG 4070，即NSG 2070的改進版 — 多功能EMC抗擾度測試系統。NSG 4070具有極廣

的頻率范圍（從9 kHz至1 GHz）、使用外部或內部放大器的模塊結構，因此它的應用范圍

很廣：包括按照IEC 61000-4-6進行的測試，各種大電流注入應用，在IEC 61000-4-3、IEC

61000-4-20、IEC 61000-4-21應用中作為測試系統的信號發生器和功率計等。由于具有強大

并易操作的固件，NSG 4070無需外部電腦和控制軟件控制即可獨立工作，當然，也可以以

遠程控制對它進行系統操作。將USB存儲器插入面板，便可傳輸并保存最新的測試和測量

數據以生成測試報告

信號發生器

射頻

頻率范圍： 9 kHz – 1 GHz

分辨率： 1 Hz

參考頻率： 參考頻率輸出：10 MHz

射頻電平

電平范圍： -60 dBm – +10 dBm

分辨率： 0.1 dB

設定時間： 10 ms

調幅

調制深度： 0 – 100%

調制頻率范圍： 1 Hz – 50 kHz

頻率分辨率 1 Hz

脈沖調制

升/降時間（10%/90%）： < 1 μs

調制頻率范圍： 1 Hz – 50 kHz

頻率分辨率： 1 Hz

占空比： 10% – 90%

外部調制

延遲時間： < 1 μs / 180°

周期： 最少20 μs

脈沖寬度： 最少10 μs

功率計

頻率范圍： 9 kHz – 1 GHz

線性測量范圍

通道1： -15 dBm – +27 dBm

通道2、3 -25 dBm – +20 dBm

最大輸入/無損傷

通道1-3： +28 dBm

底噪聲： 大于測量范圍以下6 dB

輸入回波損耗： >20 dB（低于500 MHz時）、>17 dB（500 MHz – 1 GHz）

連接器： BNC插座、50 Ω
