對于大多數高速串行數據標準，參考時鐘是嵌入在串行數據信號中的，必須從被測試信號中恢復。用于恢復時鐘的方法直接影響抖動。許多現代串行數據標準不僅定義了測量抖動的標準方法，還定義了時鐘恢復的標準方法。由鎖相環（PLL）跟蹤到的低頻率信號邊緣變化不被視為抖動，因為它們被PLL有效去除。相反，沒有被PLL跟蹤到的高頻率信號邊緣變化則被測量為抖動。因此，時鐘恢復方法的選擇影響了PLL的跟蹤能力以及可測量的總抖動量。在抖動測量系統中，靈活的時鐘恢復不僅有助于支持特定標準的要求，還可以成為強大的分析工具，使工程師能夠預測實際接收器的性能。

下圖1顯示了一個單極點PLL的抖動傳遞函數（Jitter Transfer Function，JTF）和接收端觀察到的抖動傳遞函數（Observed Jitter Transfer Function，OJTF）。軟件PLL環路帶寬以下的時序變化低頻部分是能夠追蹤到的，由JTF函數描述；而高頻抖動則通過軟件濾波器傳遞，在接收端進行準確的高頻抖動測量，由OJTF函數描述。因此JTF表現出的是一個低通濾波器特性，OJTF表現出來的是一個高通濾波器特性。兩者在s域的和為1，體現出互補的特性。

因為單極點低通濾波器的滾降率低，這使得在被追蹤到的頻率和作為抖動測量的頻率之間的交叉區域中有一段很寬的頻率范圍。

圖1

為了減少這一段交叉區域的頻率范圍，即提高PLL在JTF通帶內追蹤低頻變化的能力的同時，在接收端能夠準確的測量到高頻抖動?？梢圆捎枚APLL進行時鐘恢復。

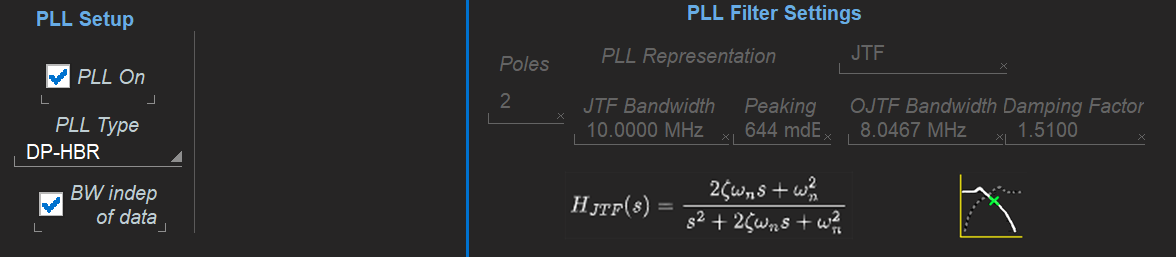

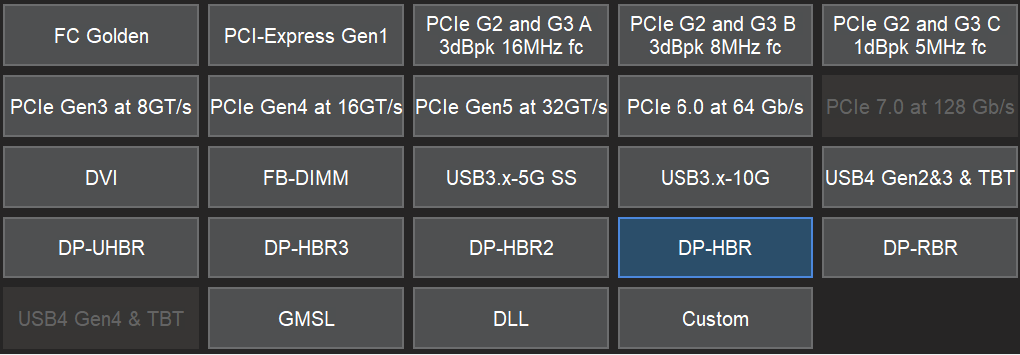

力科示波器串行數據分析SDAX軟件中的PLL配置可以支持不同特定的高速協議（如DP，PCIE，USB等）的自動PLL參數填充，如下圖2和圖3所示。

圖2

圖3

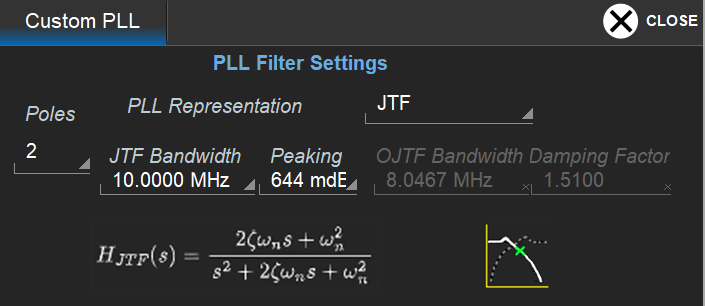

SDAX軟件也支持自定義PLL濾波器設置，如圖4所示。選擇PLL Type為Custom，并可選擇階數以及PLL的描述方法，隨后便可自定義濾波器參數。

PLL特性可以由JTF、OJTF和頻率響應三種方式描述，其中JTF和OJTF函數在s域相加為1，因此修改JTF參數，OJTF參數會隨之自動改變。

JTF函數由帶寬和通帶內峰值來定義，其中峰值和OJTF函數中的阻尼系數成反比。峰值越大，代表JTF收斂時間越短，高頻噪聲抑制越強。

圖4

圖5和圖6分別顯示了相同的JTF帶寬（10MHz）下，一階PLL和二階PLL設置下同一個信號的眼圖。二階PLL時鐘恢復下，相位誤差小，信號眼圖更加清晰，高頻抖動測量更加準確。

圖5

圖6
